ERW406 HF سڌي ويلڊڊ پائپ جي پيداوار واري لائن

مختصر وضاحت:

ERW406اعلي تعدد ڊگھائي ويلڊڊ پائپ جي پيداوار واري لائن / پائپ ٺاهڻ واري مشين / ٽيوبملجي welded پائپ پيدا ڪرڻ لاء ٺهيل آهي219مليم-406OD ۾ mm ۽6.0مليم-16.0mm ڀت جي ٿولهه ۾، انهي سان گڏ لاڳاپيل چورس ۽ مستطيلular پائپe.

اسان گراهڪن جي مطابق پائپ ٺاهڻ واري مشين کي ڊزائين ۽ ٺاهي سگهون ٿا'گهرجون.

نياپو اسان سان رابطو ڪريو

پيداوار جي تفصيل

پيداوار جي ماڊل لسٽ

پراڊڪٽ ٽيگ

وصف

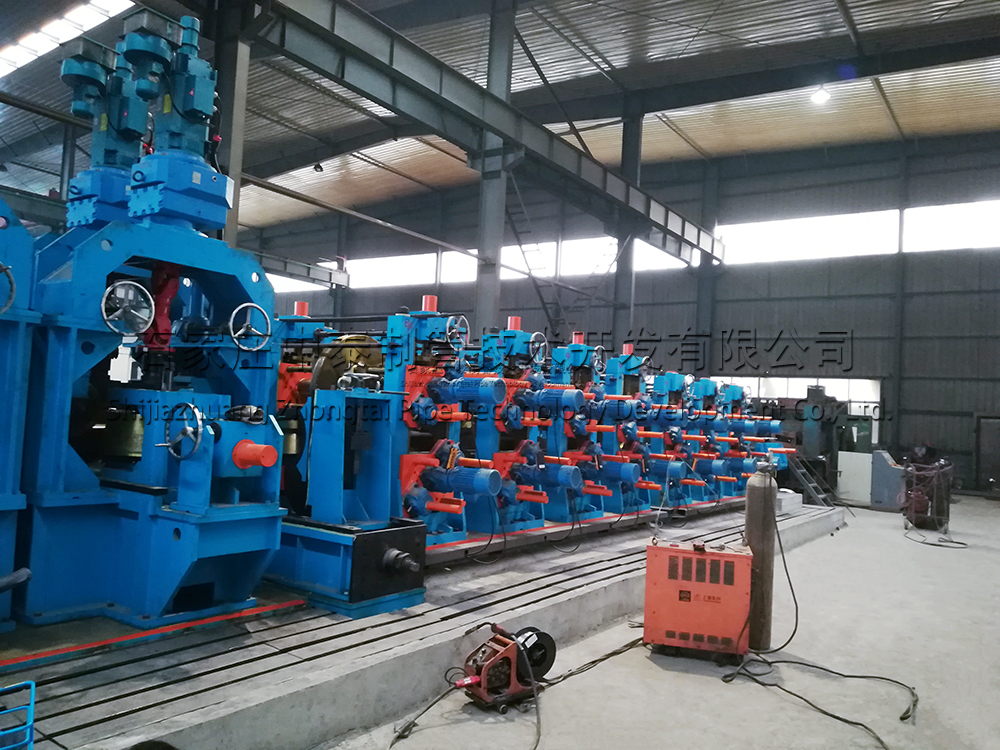

ERW ٽيوب مل پڻ سڏيو ويندو آهي اعلي تعدد ڊگھائي ويلڊڊ پائپ جي پيداوار واري لائن.مناسب مواد گرم-رولڊ يا ٿڌي-رولڊ پٽي ڪوئلز جهڙوڪ سادي ڪاربان اسٽيل ۽ اعلي طاقت وارو اسٽيل وغيره.

پٽي اسٽيل کي uncoiler ذريعي انرول ڪيو ويندو آهي، ۽ پوءِ شيئر بٽ ويلڊنگ مشين مان گذرڻ کان پوءِ جمع ڪندڙ اسٽوريج ۾ داخل ٿئي ٿو.پٽي اسٽيل کي رولر ذريعي ڪڍيو ويو آهي ۽ ٻن حصن ۾ ورهايو ويو آهي: بريڪ ڊائون سيڪشن ۽ فائن پاس سيڪشن.وڏي فريڪوئنسي انڊڪشن ويلڊنگ ۽ سيزنگ واري حصي کان پوءِ، پائپ جي گهربل ڊگھائي ٻاھر ڪڍو، فلائنگ آر ذريعي ڪٽيو، ۽ آخر ۾ اسٽيل پائپ کي اسٽيڪ ۽ پيڪ ڪريو.هي پيداوار ليڪ پائپ ۾ اسٽيل پٽي جي مسلسل ويلڊنگ لاء هڪ جامع مڪمل پيداوار لائن آهي،بنيادي طور تي ٺهيل کولڻ وارو, ڪٽڻ ۽ پڇاڙي ويلڊر, جمع ڪندڙ, ٺاهڻ ۽ ماپڻ جي مشين, HF ويلڊر, پرواز ڏٺو, اسٽيڪنگ ۽ پيڪنگ مشين.

جيڪڏهن اسٽيل پائپ لاء خاص مقصد يا گهرجون آهن، اهو ضروري آهي ته جاچ سامان شامل ڪيو وڃي، جهڙوڪ هائيڊولڪ ٽيسٽنگ مشين، وچولي فريکوئنسي اينيلنگ مشين، الٽراسونڪ نقص ڳولڻ واري مشين وغيره.

اعلي تعدد welded پائپ جي پيداوار ليڪ بنيادي طور سڌي سيم welded پائپ جي مسلسل پيداوار لاء استعمال ڪيو ويندو آهي.اهو اعلي تعدد انڊڪشن ويلڊنگ کي اختيار ڪري ٿو، جيڪو نه رڳو گول پائپ پيدا ڪري سگهي ٿو پر ان سان لاڳاپيل چورس پائپ ۽ خاص شڪل واري پائپ پڻ.اعلي تعدد پائپ ويلڊنگ مشين خاص طور تي مختلف لوهه پائپ، تعميراتي پائپ، ساخت جي پائپ، پاڻي جي پائپ، تيل پائپ، API پائپ، وغيره جي پيداوار لاء استعمال ڪيو ويندو آهي.

Tفني وهڪري

مٿي اسڪرولنگ → ڪوئلنگ → شيئر ۽ ويلڊنگ → اسپرل ايڪوميوليٽر → فارمنگ → HF انڊڪشن ويلڊنگ → خارجي برر هٽائڻ → کولنگ → سائزنگ → فلائنگ آر → رن آئوٽ ٽيبل → انسپيڪشن → پيڪنگ → گودام

Fتيار ڪرڻ جو عمل

گول پائپ	ٿڌي رول ٺاهڻ جو عمل	سٺو رولر ڊيزائن
گول پائپ	ZTF ٺاهڻ وارو عمل	برقي ڪنٽرول جي ترتيب سان گهٽ ۾ گهٽ 60٪ رولر قيمت بچايووڌيڪ پڙهو
چورس ۽ مستطيل ٽيوب	عام گول کان چورس عمل	مستحڪم ٺهڻ وارو عمل
	ترڪن جي سر سان گول کان چورس	سٺو پائپ معيار
	سڌو چورس کان چورس (DSS) جو عمل	رولر جو هڪ سيٽ سڀني ٽيوب کي برقي ڪنٽرول ۽ خودڪار ترتيب سان پيدا ڪري سگهي ٿووڌيڪ پڙهو

ويلڊڊ پائپ جي پيداوار واري لائن جي بنيادي ٽيڪنيڪل ڄاڻ

پيداوار ۽ پيداوار	گول پائپ	219مليم-406mm ٿولهه:6.0مليم-16.0mm
	چورس ۽ مستطيل ٽيوب	170ملي ايم ×170mm -330ملي ايم ×330mm ٿولهه:6.0مليم-16.0mm
	ڊگھائي	6m-12m ڊگھائي رواداري: ±3mm
	پيداوار جي رفتار	30م/ منٽ
	پيداوار جي صلاحيت	180,000ton/سال
واپرائڻ	مل نصب ڪرڻ جي صلاحيت	880 ڪلو
	لائن ايريا	160m(ڊگھائي) ×16m (ويڪر)
	ڪم ڪندڙ	6-8 مزدور
خام مال	مواد	ڪاربان اسٽيل ڪوئل Q235B (ASTM GR·D,σايس 230)
	ويڪر	690مليم-1280mm ٿولهه:4.0مليم-16.0mm
	ڪوئل ID	580-760mm
	ڪوئل OD	وڌ2300mm
	ڪوئلي جو وزن	35.0 ٽي

فائدو

سامان جا فائدا:

جڏهن گول پائپ جي پيداوار، اهو ZTF ٺاهڻ واري ٽيڪنڪ کي استعمال ڪري سگهي ٿو

جڏهن چورس ۽ مستطيل ٽيوب پيدا ڪري، اهو سڌو سنئون چورس چورس (DSS) ٽيڪنڪ استعمال ڪري سگهي ٿو

مصنوعات:آرڪيٽيڪچرل ڍانچي پائپ، API پائپ، ٽاور فوٽنگ ٽيوب، آٽو موبائيل بيم اسٽيل پائپ ۽ ٻيون شيون.

وڌيڪ پراڊڪٽس

https://www.ztzgsteeltech.com/oil-gas-transportapi-pipe-production-line-product/

اڳيون: ERW377 HF سڌي ويلڊڊ پائپ جي پيداوار واري لائن

اڳيون: 100٪ اصل سڌي سيم گول چورس مستطيل پائپ هاء فريڪوئنسي ويلڊنگ مشين ERW ٽيوب مل/پائپ مل

ERW TUBE مل لائن
ماڊل	Rاونڊ پائپ mm	چورسپائپ mm	ٿلهو mm	ڪم جي رفتار م/ منٽ
ERW20	Ф8-Ф20	6x6-15×15	0.3-1.5	120	وڌيڪ پڙهو
ERW32	Ф10-Ф32	10×10-25×25	0.5-2.0	120	وڌيڪ پڙهو
ERW50	Ф20-Ф50	15×15-40×40	0.8-3.0	120	وڌيڪ پڙهو
ERW76	Ф32-Ф76	25×25-60×60	1.2-4.0	120	وڌيڪ پڙهو
ERW89	Ф42-Ф89	35×35-70×70	1.5-4.5	110	وڌيڪ پڙهو
ERW114	Ф48-Ф114	40×40-90×90	1.5-4.5	65	وڌيڪ پڙهو
ERW140	Ф60-Ф140	50×50-110×110	2.0-5.0	60	وڌيڪ پڙهو
ERW165	Ф76-Ф165	60×60-130×130	2.0-6.0	50	وڌيڪ پڙهو
ERW219	Ф89-Ф219	70×70-170×170	2.0-8.0	50	وڌيڪ پڙهو
ERW273	Ф114-Ф273	90×90-210×210	3.0-10.0	45	وڌيڪ پڙهو
ERW325	Ф140-Ф325	110×110-250×250	4.0-12.7	40	وڌيڪ پڙهو
ERW377	Ф165-Ф377	130×130-280×280	4.0-14.0	35	وڌيڪ پڙهو
ERW406	Ф219-Ф406	170×170-330×330	6.0-16.0	30	وڌيڪ پڙهو
ERW508	Ф273-Ф508	210 × 210-400 × 400	6.0-18.0	25	وڌيڪ پڙهو
ERW660	Ф325-Ф660	250 × 250-500 × 500	6.0-20.0	20	وڌيڪ پڙهو
ERW720	Ф355-Ф720	300×300-600×600	6.0-22.0	20	وڌيڪ پڙهو

اسٽينلیس اسٽيل پائپ جي پيداوار واري لائن
ماڊل	Rاونڊ پائپ mm	چورسپائپ mm	ٿلهو mm	ڪم جي رفتار م/ منٽ
ايس ايس 25	Ф6-Ф25	5×5-20×20	0.2-0.8	10	وڌيڪ پڙهو
ايس ايس 32	Ф6-Ф32	5×5-25×25	0.2-1.0	10	وڌيڪ پڙهو
ايس ايس 51	Ф9-Ф51	7×7-40×40	0.2-1.5	10	وڌيڪ پڙهو
ايس ايس 64	Ф12-Ф64	10×10-50×50	0.3-2.0	10	وڌيڪ پڙهو
ايس ايس 76	Ф25-Ф76	20×20-60×60	0.3-2.0	10	وڌيڪ پڙهو
ايس ايس 114	Ф38-Ф114	30×30-90×90	0.4-2.5	10	وڌيڪ پڙهو
ايس ايس 168	Ф76-Ф168	60×60-130×130	1.0-3.5	10	وڌيڪ پڙهو
ايس ايس 219	Ф114-Ф219	90×90-170×170	1.0-4.0	10	وڌيڪ پڙهو
ايس ايس 325	Ф219-Ф325	170×170-250×250	2.0-8.0	3	وڌيڪ پڙهو
ايس ايس 426	Ф219-Ф426	170×170-330×330	3.0-10.0	3	وڌيڪ پڙهو
ايس ايس 508	Ф273-Ф508	210 × 210-400 × 400	4.0-12.0	3	وڌيڪ پڙهو
ايس ايس 862	Ф508-Ф862	400×400-600×600	6.0-16.0	2	وڌيڪ پڙهو
